Начинаем неделю с нового экспоната в виртуальном музее советской бытовой техники sovtech.su. Экспонат предоставлен музеем советского быта, г. Екатеринбург.

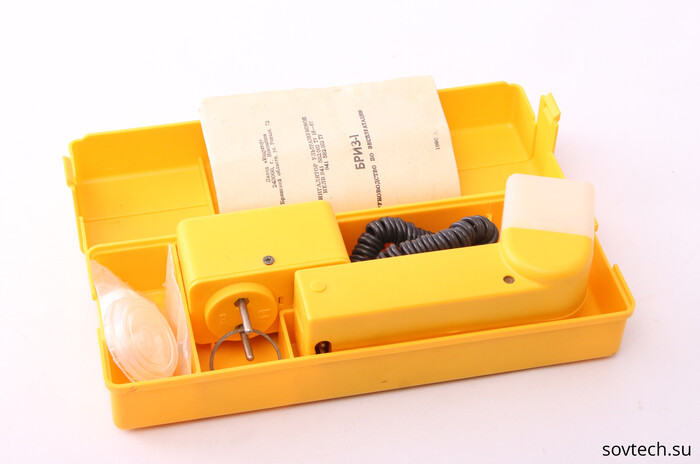

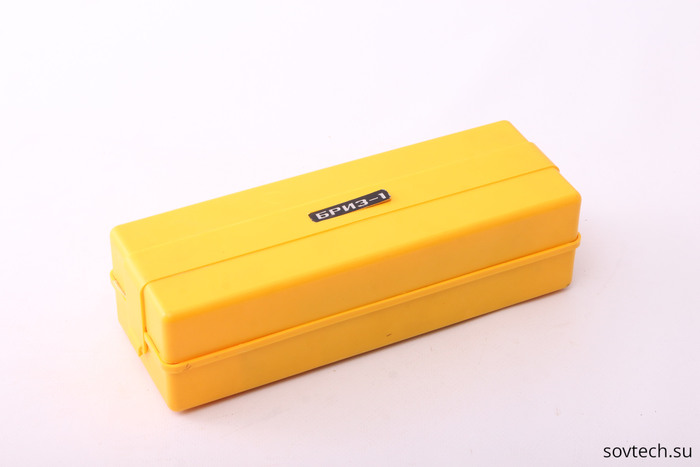

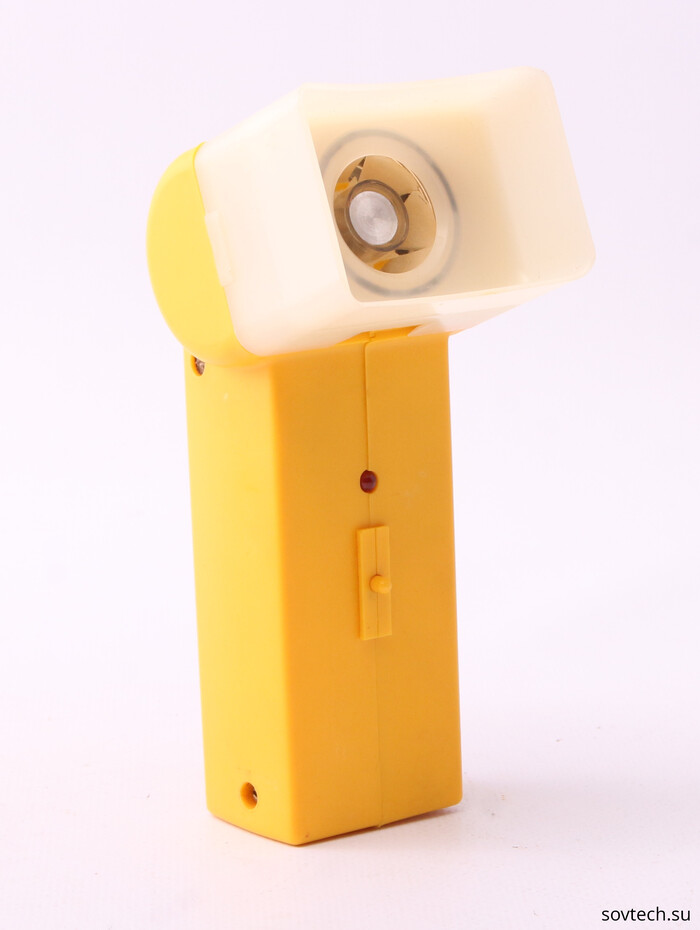

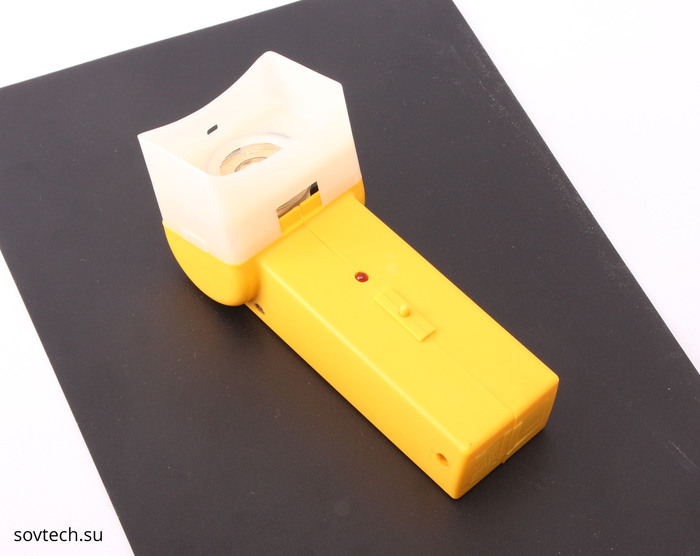

Это ультразвуковой ингалятор. Произведен заводом "Индуктор", г. Новозыбков Брянской области. Завод банкротился.

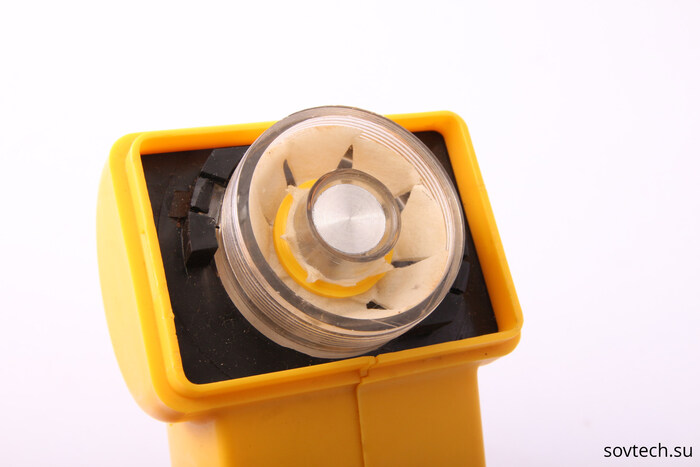

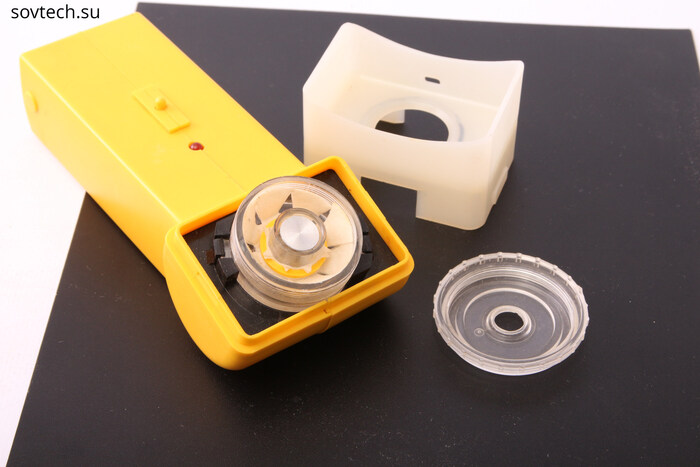

Емкость излучателя имеет вкладыш из пористого материала для удержания жидкости при наклонах.

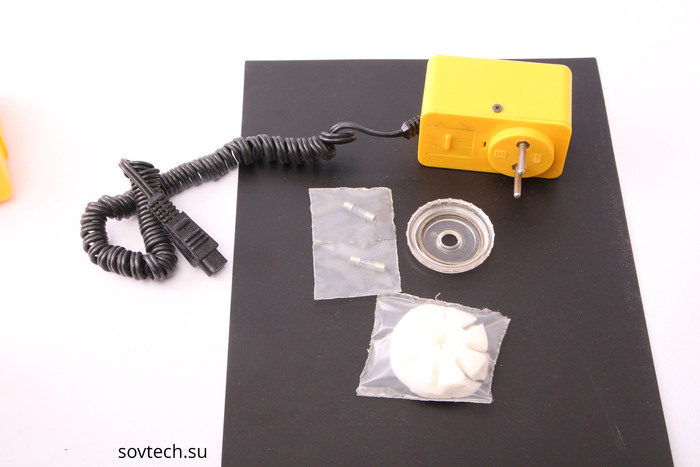

В комплекте есть сменные пористые диски.

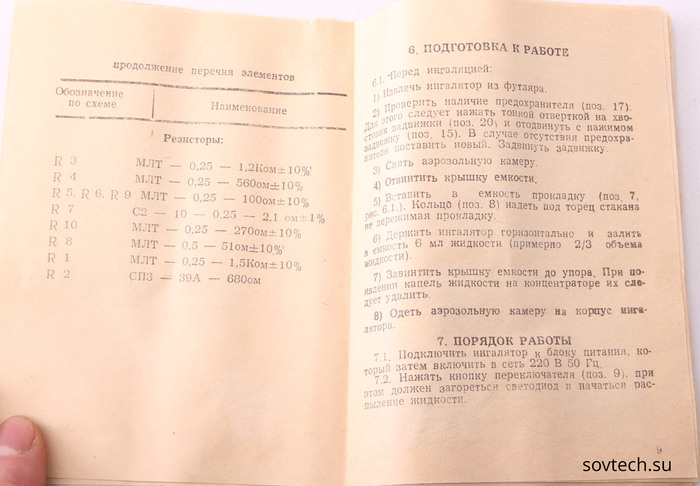

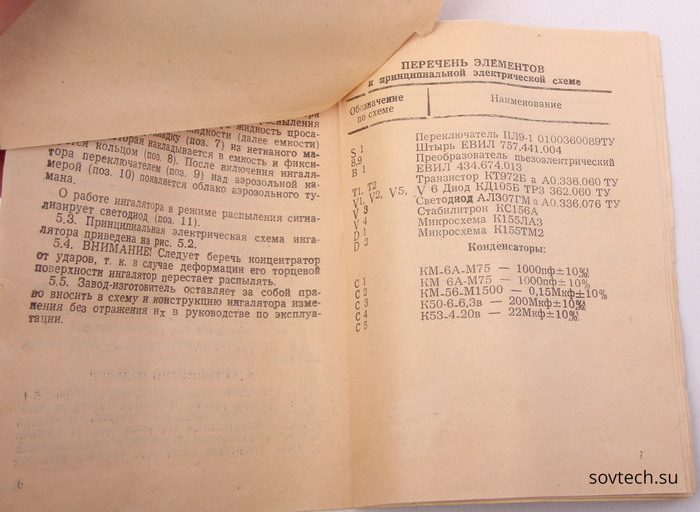

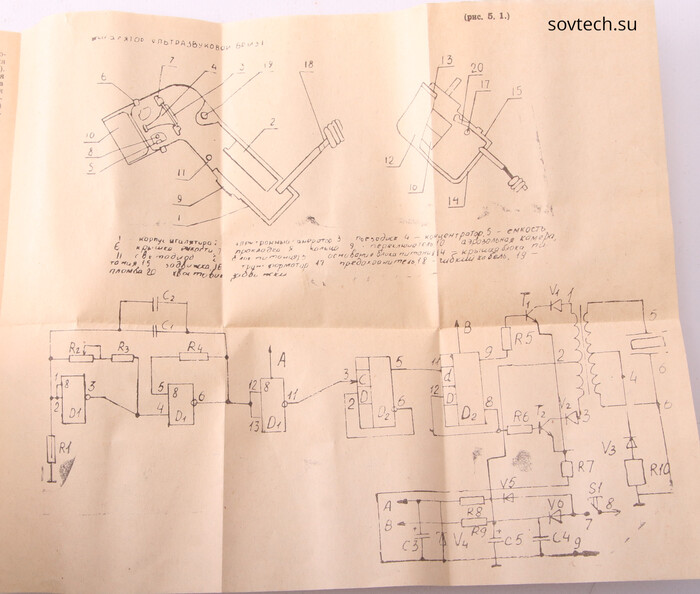

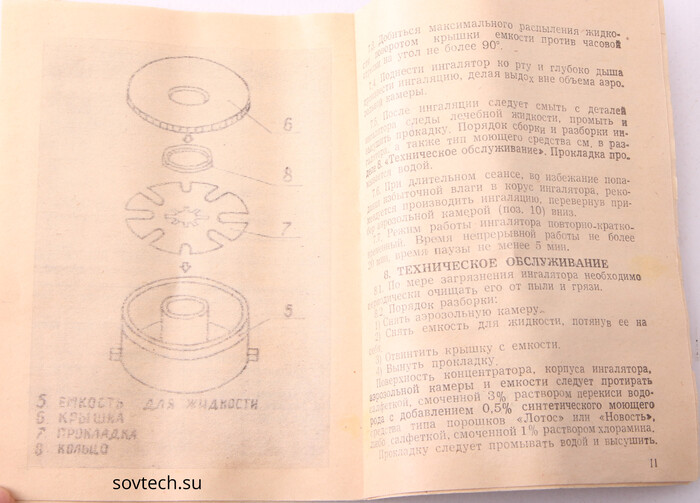

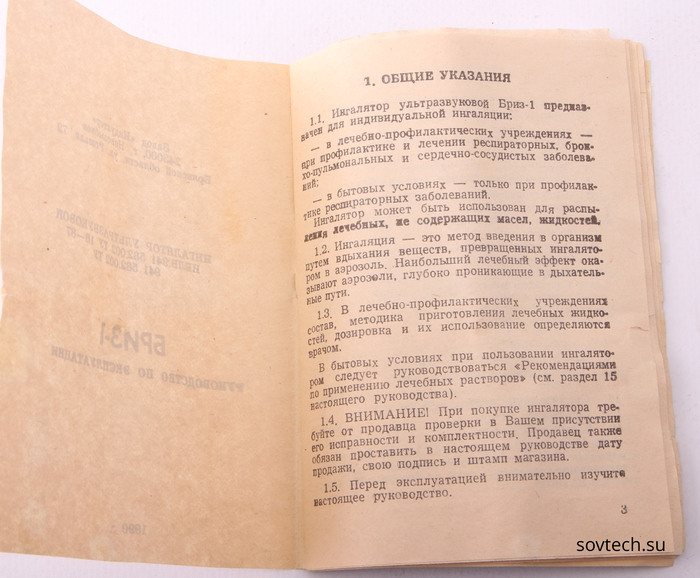

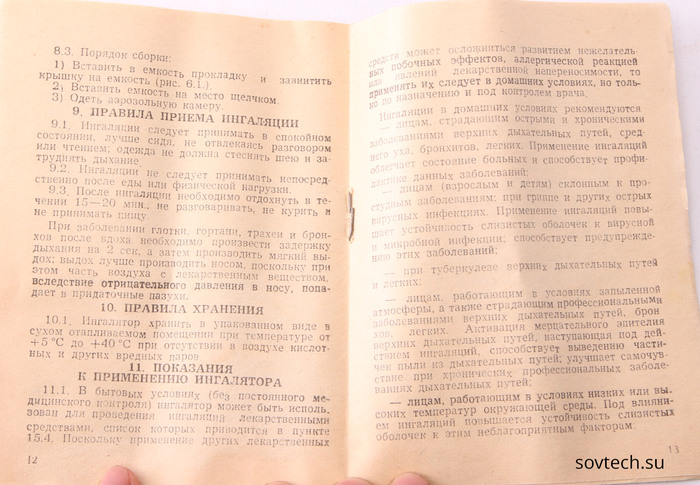

Инструкция:

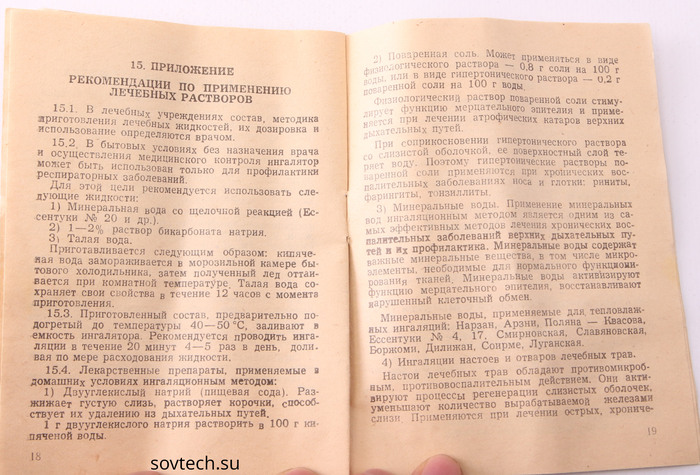

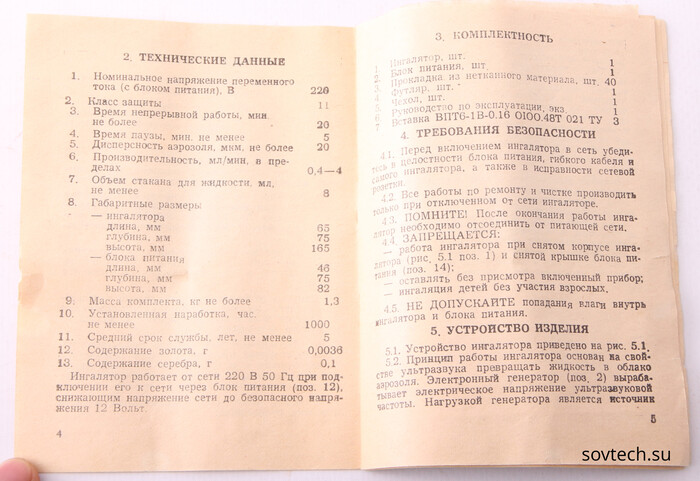

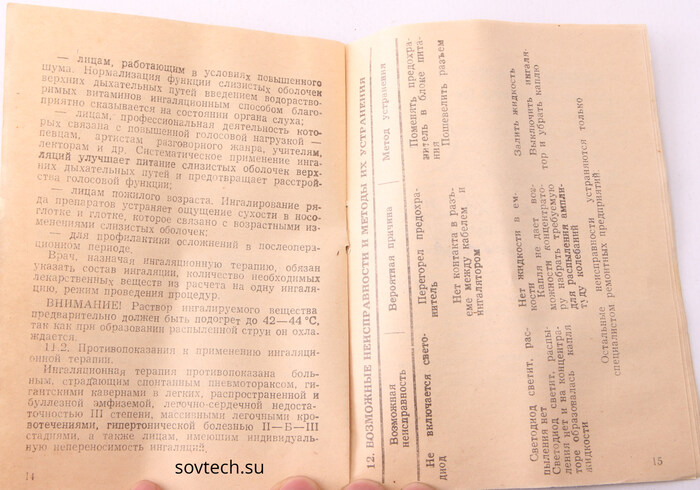

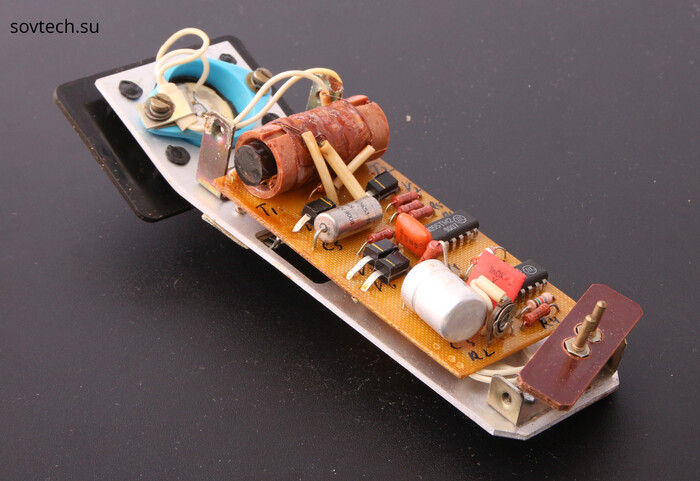

Конечно же мы залезем внутрь:

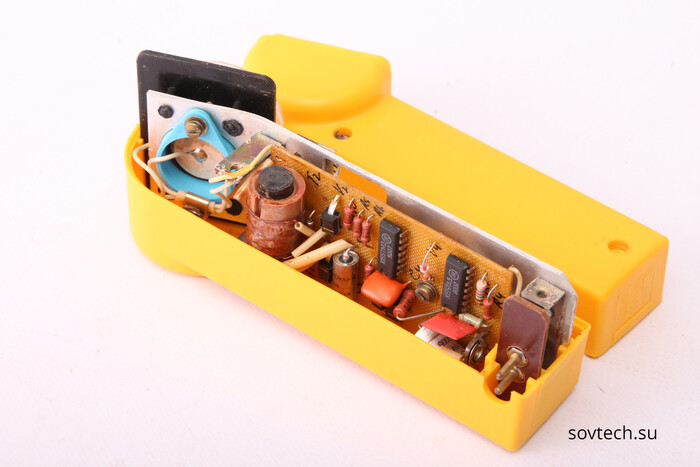

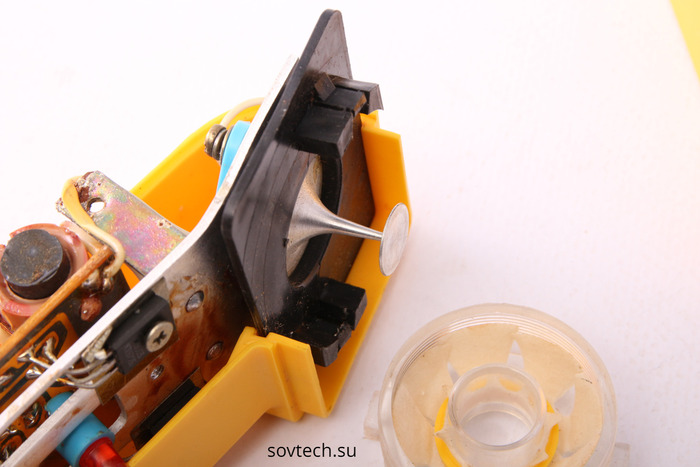

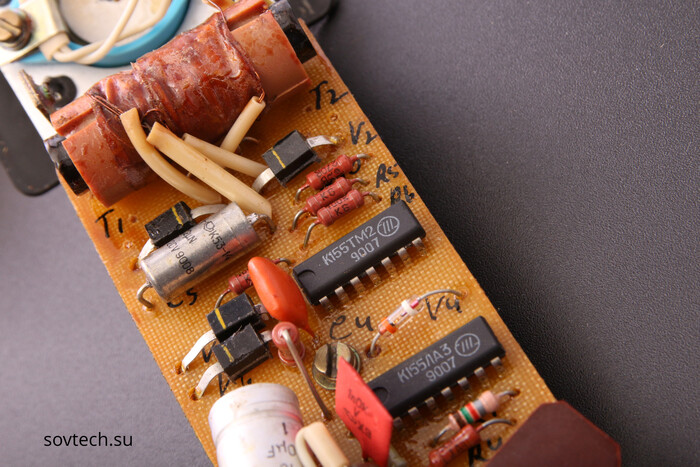

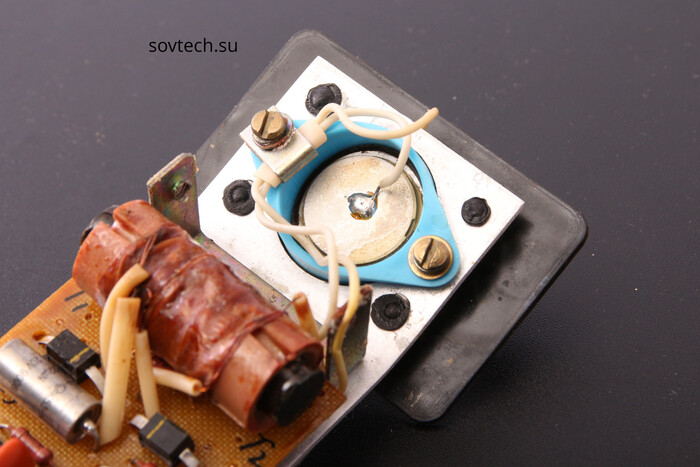

Излучатель пьезоэлектрический

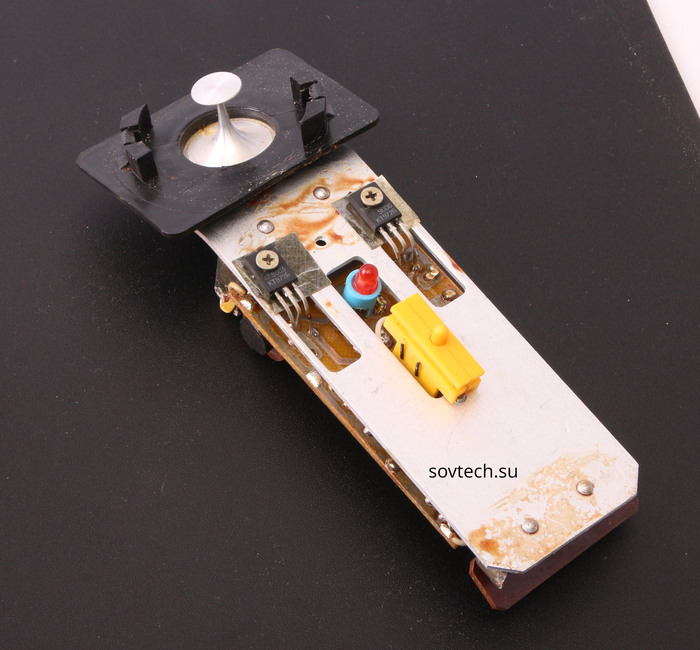

Концентратор:
